دستگاه تولید LSF چیست و چه نقشی در کیفیت قطعات دارد؟

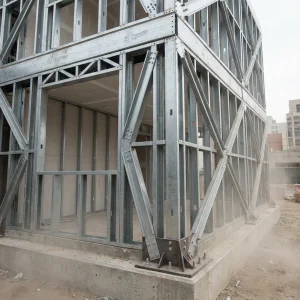

در صنعت ساختمان سازی مدرن، گذار از روش های سنتی به سمت روش های صنعتی و پیش ساخته، نیازمند ابزارهای دقیق و تکنولوژی های پیشرفته است. سازه lsf به عنوان یکی از پیشروترین سیستم های ساختمانی در جهان، بر پایه مقاطع فولادی گالوانیزه شکل می گیرد که تولید آن ها فراتر از یک فرآیند ساده فلزکاری است. در واقع، کیفیت نهایی، پایداری و ایمنی یک ساختمان ال اس اف مستقیماً به عملکرد و دقت دستگاه تولیدکننده این مقاطع بستگی دارد. این دستگاه ها که به عنوان خطوط تولید رول فرمینگ هوشمند شناخته می شوند، وظیفه تبدیل ورق های تخت فولادی به پروفیل های مهندسی شده با دقت میلی متری را بر عهده دارند.

 تعریف و مکانیسم عملکرد دستگاه تولید LSF

دستگاه تولید LSF یک خط تولید یکپارچه و تمام اتوماتیک است که با بهره گیری از سیستم های الکترومکانیکی و کنترل های نرم افزاری، ورق های فولادی گالوانیزه را به مقاطع مورد نیاز ساختمان تبدیل می کند. این ماشین آلات برخلاف دستگاه های پرس سنتی، به صورت پیوسته کار می کنند و ورق را از میان چندین ایستگاه غلتک عبور می دهند تا شکل نهایی حاصل شود. عملکرد این دستگاه ها به گونه ای طراحی شده است که تمام فرآیندهای لازم از جمله سوراخ کاری، جایگذاری محل پیچ ها، ایجاد شکاف برای عبور تاسیسات و برش نهایی را در یک مرحله و با سرعت بالا انجام می دهند.

 تکنولوژی رول فرمینگ سرد (Cold Roll Forming) چیست؟

تکنولوژی رول فرمینگ سرد فرآیندی است که در آن ورق های فولادی گالوانیزه در دمای محیط و بدون نیاز به حرارت، از بین مجموعه ای از غلتک های متوالی عبور داده می شوند تا به تدریج به شکل مقاطع C، U یا Z درآیند. این روش تولید باعث می شود که خواص مکانیکی فولاد حفظ شده و حتی در اثر فرآیند شکل دهی سرد، مقاومت تسلیم آن در نقاط خم افزایش یابد. در تولید سازه lsf، استفاده از رول فرمینگ سرد این مزیت را دارد که لایه محافظ گالوانیزه آسیب نمی بیند و پروفیل ها در برابر خوردگی کاملاً مقاوم باقی می مانند.

 نقش سیستم های CNC در اتوماسیون خط تولید

سیستم های CNC یا کنترل عددی کامپیوتری، مغز متفکر دستگاه های تولید LSF محسوب می شوند که وظیفه کنترل دقیق تمام حرکات دستگاه را بر عهده دارند. این سیستم ها اطلاعات طراحی را مستقیماً از نرم افزارهای مهندسی دریافت کرده و به جک های هیدرولیک و موتورهای سروو فرمان می دهند تا عملیات پانچ و برش را در نقاط دقیق اجرا کنند. با استفاده از تکنولوژی CNC، اجرای سازه ال اس اف با خطای نزدیک به صفر انجام می شود و تمام قطعات تولید شده کاملاً با نقشه های اجرایی مطابقت دارند.

 اجزای اصلی و ایستگاه های کاری دستگاه LSF

یک دستگاه تولید LSF از چندین بخش مجزا تشکیل شده است که هماهنگی کامل آن ها برای خروجی باکیفیت ضروری است. این اجزا شامل بخش تغذیه، واحد فرم دهی، ایستگاه های عملیاتی و بخش کنترل است که هر کدام وظیفه مشخصی را در طول خط تولید ایفا می کنند. طراحی این اجزا به گونه ای است که بتوانند فشارهای ناشی از فرم دهی فولاد را تحمل کرده و در عین حال دقت خود را در سرعت های بالای تولید حفظ کنند.

 واحد بازکن کلاف (Decoiler) و صاف کننده ورق

اولین بخش از خط تولید LSF، واحد دکویلر یا بازکن کلاف است که وظیفه نگهداری و باز کردن رول های سنگین ورق گالوانیزه را بر عهده دارد. این بخش باید مجهز به سیستم های ترمز و کنترل سرعت باشد تا ورق به صورت یکنواخت و بدون کشش اضافی وارد دستگاه شود. پس از باز شدن کلاف، ورق از میان چندین غلتک صاف کننده عبور می کند تا هرگونه انحنا یا تابیدگی ناشی از رول شدن ورق از بین برود.

 ایستگاه های شکل دهی (قالب های نورد)

ایستگاه های شکل دهی قلب تپنده دستگاه رول فرمینگ هستند و شامل چندین جفت غلتک با طراحی خاص می باشند که ورق را در مراحل متوالی خم می کنند. هر جفت غلتک بخشی از شکل نهایی پروفیل را ایجاد می کند تا از فشار ناگهانی به فولاد و ایجاد ترک در لایه های محافظ جلوگیری شود. طراحی این غلتک ها باید بسیار دقیق باشد تا تلرانس های ابعادی در تمام طول پروفیل حفظ شود و ضخامت ورق در نقاط خم کاهش نیابد. کیفیت متریال به کار رفته در ساخت این غلتک ها مستقیماً بر طول عمر دستگاه و کیفیت سطح پروفیل ها تاثیر می گذارد.

 واحد پانچ، شکاف زنی و برش هیدرولیک تمام اتوماتیک

بخش انتهایی دستگاه شامل ابزارهای هیدرولیکی پیشرفته ای است که طبق دستورات نرم افزار، سوراخ های پیچ، محل عبور لوله ها و کابل های برق و همچنین شکاف های مربوط به اتصالات ال اس اف را ایجاد می کنند. این واحد باید بسیار سریع و دقیق عمل کند تا در حین حرکت ورق، عملیات پانچ را بدون توقف کامل خط انجام دهد. برش نهایی نیز توسط تیغه هایی با شکل دقیق پروفیل انجام می شود تا از دفرمه شدن لبه های قطعه جلوگیری گردد.

 چگونه دستگاه بر کیفیت قطعات تاثیر می گذارد؟

کیفیت قطعات در سازه lsf صرفاً به ضخامت ورق فولادی بستگی ندارد، بلکه نحوه فرم دهی و دقت سوراخ کاری ها نقش تعیین کننده ای در استحکام کل ساختمان دارد. یک دستگاه استاندارد و مدرن تضمین می کند که پروفیل ها کاملاً مستقیم، بدون پیچش و با ابعاد دقیق تولید شوند. اگر دستگاه از تکنولوژی قدیمی استفاده کند یا غلتک های آن از تنظیم خارج شده باشند، پروفیل های تولید شده دچار انحنا یا تابیدگی می شوند که در هنگام دیوارچینی باعث کج شدن دیوارها و ایجاد مشکل در مراحل بعدی ساخت می گردد.

 دقت در محل پانچ ها و تسهیل در مونتاژ

یکی از بزرگترین مزایای سیستم ال اس اف نسبت به سایر روش ها مانند تری دی پنل، دقت بسیار بالای آن در مونتاژ است که تماماً مدیون دستگاه تولید است. وقتی دستگاه پانچ ها را در فواصل دقیق میلی متری ایجاد می کند، تکنسین های نصب در هنگام اجرای سازه ال اس اف به راحتی می توانند پیچ ها را در محل های پیش بینی شده قرار دهند. این دقت باعث می شود که قاب دیوارها کاملاً گونیا و تراز باشند که این امر تاثیر مستقیمی بر کیفیت نصب درب و پنجره ها و همچنین نمای ساختمان دارد.

 کنترل تلرانس ابعادی و جلوگیری از پیچش پروفیل

پیچش یا اصطلاحاً “شکل شمشیری” پروفیل ها یکی از مشکلات رایج در دستگاه های تولیدی بی کیفیت است که ناشی از عدم تنظیم دقیق غلتک ها یا توزیع نابرابر فشار در حین فرم دهی است. یک دستگاه تولید LSF پیشرفته دارای سیستم های مانیتورینگ لحظه ای است که تلرانس های ابعادی را کنترل کرده و از بروز هرگونه پیچش در طول پروفیل جلوگیری می کند. پروفیل های بدون پیچش باعث می شوند که بارهای عمودی سقف به طور مستقیم و بدون ایجاد ممان های اضافی به فونداسیون منتقل شوند، که این امر پایداری سازه را در برابر زلزله به شدت افزایش می دهد.

 حفظ لایه محافظ گالوانیزه در هنگام فرم دهی و برش

ورق های مورد استفاده در سازه lsf دارای پوشش روی (ZINC) هستند که وظیفه محافظت از فولاد در برابر اکسیداسیون را بر عهده دارد. دستگاه های تولید باکیفیت به گونه ای طراحی شده اند که سطح غلتک های آن ها بسیار صیقلی بوده و در حین فرآیند خم کاری، هیچ گونه خراش یا آسیبی به این لایه محافظ وارد نمی کنند. همچنین تیغه های برش و قالب های پانچ باید به گونه ای عمل کنند که لبه های برش خورده دچار سوختگی یا پلیسه زیاد نشوند تا خاصیت خودترمیمی پوشش گالوانیزه حفظ شود.

 ارتباط نرم افزارهای طراحی با خروجی دستگاه (CAD to CAM)

در دنیای تکنولوژی ساخت وساز، یکپارچگی بین طراحی و تولید به وسیله سیستم های CAD/CAM محقق شده است. در سیستم LSF، ابتدا مهندس سازه ساختمان را در نرم افزارهای تخصصی مانند Vertex BD یا FrameCAD طراحی می کند و سپس فایلی با فرمت مخصوص تولید می شود که مستقیماً به حافظه دستگاه تولید منتقل می گردد. این ارتباط مستقیم باعث می شود که هیچ گونه نیازی به نقشه خوانی دستی توسط اپراتور دستگاه نباشد و تمامی جزئیات طراحی دقیقاً همان گونه که مهندس در نظر گرفته است، به قطعات فیزیکی تبدیل شوند. این هماهنگی بین نرم افزار و سخت افزار، تضمین کننده کیفیت و حذف خطاهای انسانی در فرآیند تولید است. برای کسانی که به دنبال مزایا و معایب سازه LSF هستند، این دقت مهندسی یک مزیت بی رقیب محسوب می شود که سرعت و کیفیت پروژه را به سطح جدیدی ارتقا می دهد.

 انتقال مستقیم اطلاعات از نرم افزار به دستگاه

فرآیند انتقال مستقیم اطلاعات به این معناست که تمام مختصات سوراخ ها، طول دقیق هر عضو سازه ای و حتی زاویه برش ها به صورت کدهای دیجیتال برای دستگاه تعریف می شود. دستگاه تولید LSF با خواندن این کدها، به صورت خودکار تنظیمات لازم را انجام داده و شروع به تولید قطعات می کند. این روش باعث می شود که پیچیده ترین طرح های معماری که در روش های سنتی غیرقابل اجرا یا بسیار پرهزینه هستند، در سیستم ال اس اف به راحتی و با هزینه معقول تولید شوند.

 کاهش خطای انسانی و به حداقل رساندن ضایعات ورق

یکی از بزرگترین چالش ها در ساختمان سازی سنتی، هدررفت مصالح و خطاهای انسانی در اندازه گیری است که هزینه های پروژه را افزایش می دهد. دستگاه تولید LSF با استفاده از الگوریتم های بهینه سازی، چیدمان قطعات را روی ورق به گونه ای انجام می دهد که میزان ضایعات به حداقل ممکن برسد. همچنین به دلیل حذف اندازه گیری های دستی در حین تولید، خطای انسانی تقریباً به صفر می رسد.

 انواع دستگاه های تولید LSF از نظر تکنولوژی

دستگاه های تولید LSF بر اساس نوع تکنولوژی و قابلیت های تولیدی به دسته های مختلفی تقسیم می شوند که هر کدام برای اهداف خاصی طراحی شده اند. برخی از این دستگاه ها تنها قادر به تولید یک نوع مقطع با عرض مشخص هستند، در حالی که مدل های پیشرفته تر قابلیت تغییر عرض و ضخامت مقطع را به صورت اتوماتیک دارند. انتخاب نوع دستگاه بستگی به حجم پروژه ها و تنوع طراحی های مورد نیاز سازنده دارد. برای مثال، در پروژه های بزرگ اضافه اشکوب که نیاز به سرعت تولید بالا و تنوع در ابعاد پروفیل ها وجود دارد، استفاده از دستگاه های چند منظوره و هوشمند ضرورت پیدا می کند. در بازار جهانی و داخلی، برندهای متعددی وجود دارند که از نظر دقت، سرعت تولید و پایداری سیستم های نرم افزاری با هم رقابت می کنند و هر کدام سهمی در پیشبرد صنعت سازه های پیش ساخته سبک دارند.

 دستگاه های تک پروفیله در مقابل دستگاه های چند منظوره (Multi-Profile)

دستگاه های تک پروفیله معمولاً برای تولید یک مقطع خاص (مثلاً با عرض ۹۰ میلی متر) تنظیم شده اند و برای تغییر ابعاد نیاز به تعویض دستی قالب ها دارند که فرآیندی زمان بر است. در مقابل، دستگاه های مولتی پروفایل یا چند منظوره قادرند بدون توقف خط تولید و تنها با یک دستور نرم افزاری، عرض مقطع را تغییر دهند. این قابلیت برای پروژه هایی که شامل دیوارهای داخلی و خارجی با ضخامت های متفاوت هستند، بسیار کارآمد است. همچنین در اجرای سازه ال اس اف برای ساختمان های چند طبقه، استفاده از مقاطع با عرض های مختلف برای توزیع بهینه بار ضروری است که این دستگاه ها به خوبی از عهده آن برمی آیند. اگرچه قیمت این دستگاه ها بالاتر است، اما انعطاف پذیری آن ها در تولید، باعث کاهش زمان کلی پروژه و افزایش دقت در اضافه بنا با LSF می شود که در آن محدودیت های ابعادی بسیار زیاد است.

 بررسی برندهای معتبر جهانی و دستگاه های ساخت داخل

در سطح بین المللی، برندهایی نظیر FrameCAD، Howick و Knudson به عنوان پیشروان تکنولوژی تولید LSF شناخته می شوند که دستگاه های آن ها در سراسر جهان برای ساخت سازه های پیچیده و بلندمرتبه استفاده می شود. این دستگاه ها از نظر پایداری نرم افزاری و دقت مکانیکی در بالاترین سطح قرار دارند. در سال های اخیر، شرکت های دانش بنیان داخلی نیز گام های بزرگی در جهت بومی سازی این تکنولوژی برداشته اند و موفق به تولید دستگاه هایی شده اند که با نمونه های خارجی رقابت می کنند.

جمع بندی

دستگاه تولید LSF تنها یک ماشین صنعتی نیست، بلکه زیربنای اصلی کیفیت و ایمنی در سیستم ساخت وساز سبک فولادی است. دقت ابعادی، سرعت تولید و هماهنگی کامل با نرم افزارهای مهندسی، از ویژگی های حیاتی این دستگاه ها هستند که مستقیماً بر موفقیت اجرای سازه ال اس اف تاثیر می گذارند. انتخاب قطعات تولید شده توسط دستگاه های پیشرفته CNC نه تنها باعث افزایش عمر مفید ساختمان و مقاومت آن در برابر زلزله می شود، بلکه هزینه های نهایی پروژه را نیز با کاهش ضایعات و حذف خطاهای انسانی بهینه می کند.

 سوالات متداول

آیا برند دستگاه در دریافت تاییدیه های فنی ساختمان موثر است؟

اگرچه تاییدیه نهایی برای ساختمان صادر می شود، اما استفاده از دستگاه های معتبر که استانداردهای جهانی را رعایت می کنند، فرآیند دریافت تاییدیه فنی را بسیار تسهیل می کند.

تفاوت دقت دستگاه های هیدرولیک با دستگاه های موتور سروو (Servo) چیست؟

دستگاه هایی که از موتورهای سروو برای جابجایی ورق و انجام عملیات پانچ استفاده می کنند، دقت و سرعت به مراتب بالاتری نسبت به سیستم های صرفاً هیدرولیکی دارند.
