پروفیل های Stud و رانر Track در سازه LSF چیست؟
در سیستم های مدرن ساختمان سازی، استفاده از سازه LSF به عنوان یکی از پیشرفته ترین روش های ساخت وساز سبک به سرعت در حال گسترش است. این نوع سازه ها که بر پایه مقاطع فولادی نازک گالوانیزه شکل می گیرند، از اجزای مختلفی تشکیل شده اند که هر کدام نقش مشخصی در پایداری و استحکام سازه دارند. در میان این اجزا، پروفیل های Stud و Track از مهم ترین عناصر ساختاری محسوب می شوند که چارچوب اصلی دیوارها و بخش زیادی از سیستم باربری را تشکیل می دهند. در اجرای سازه ال اس اف، شناخت دقیق این دو نوع پروفیل برای مهندسان، مجریان و کارفرمایان اهمیت زیادی دارد. زیرا طراحی صحیح و استفاده اصولی از آن ها می تواند کیفیت ساخت، سرعت اجرا و ایمنی ساختمان را افزایش دهد. این موضوع به ویژه در پروژه هایی مانند اضافه اشکوب یا اضافه بنا با LSF اهمیت بیشتری پیدا می کند، زیرا ساختار باید علاوه بر سبک بودن، مقاومت بالایی در برابر بارهای مختلف داشته باشد.
آشنایی با اجزای اصلی سازه های سبک فولادی LSF
سازه های LSF یا Light Steel Frame مجموعه ای از مقاطع فولادی سرد نورد شده هستند که به صورت یک سیستم مهندسی شده برای ساخت دیوارها، سقف ها و سازه های باربر مورد استفاده قرار می گیرند. این سیستم ساختمانی به دلیل وزن کم، سرعت اجرای بالا و مقاومت مناسب در برابر زلزله در بسیاری از پروژه های مسکونی و ویلایی به کار گرفته می شود. در این نوع سازه، اجزای مختلفی مانند Stud، Track، مهاربندها، صفحات پوششی و اتصالات پیچ و مهره ای با یکدیگر ترکیب می شوند تا یک اسکلت مقاوم و سبک ایجاد شود. هر کدام از این عناصر دارای نقش مشخصی در انتقال بارها و حفظ پایداری سازه هستند. در میان آن ها، پروفیل های Stud و Track به عنوان عناصر اصلی قاب دیوار شناخته می شوند.
تعریف کلی و نقش عناصر سازه ای LSF
در سازه های LSF تمام اجزا به صورت مهندسی شده طراحی می شوند تا یک سیستم یکپارچه و مقاوم ایجاد شود. پروفیل های فولادی در این سیستم به گونه ای طراحی شده اند که بتوانند بارهای عمودی، جانبی و لرزه ای را به صورت یکنواخت منتقل کنند. این موضوع سبب می شود سازه های پیش ساخته سبک عملکرد قابل قبولی در برابر نیروهای خارجی داشته باشند. یکی از مزایای مهم این سیستم، امکان طراحی دقیق و تولید صنعتی قطعات است. این ویژگی باعث می شود هنگام اجرای سازه ال اس اف، خطاهای انسانی کاهش یافته و مونتاژ قطعات با سرعت بالاتری انجام شود. در این میان، Stud و Track به عنوان اجزای اصلی قاب بندی دیوارها شناخته می شوند.
چرا پروفیل های Stud و Track پایه دیوارها محسوب می شوند؟
در سیستم قاب بندی LSF، دیوارها از ترکیب پروفیل های عمودی و افقی تشکیل می شوند. پروفیل Stud به عنوان عضو عمودی در دیوار قرار می گیرد و بارهای وارد شده را به بخش های پایینی سازه منتقل می کند. در مقابل، پروفیل Track به عنوان عضو افقی عمل کرده و نقش نگهدارنده و راهنمای قرارگیری Studها را بر عهده دارد.
پروفیل Stud چیست و چه وظیفه ای دارد؟
پروفیل Stud یکی از مهم ترین اجزای عمودی در سیستم سازه LSF است. این مقطع فولادی به صورت عمودی در قاب دیوار نصب می شود و نقش اصلی در تحمل بارهای وارد شده از سقف و طبقات بالایی را ایفا می کند. در واقع Stud را می توان ستون های باربر در دیوارهای سازه سبک فولادی در نظر گرفت. این پروفیل ها معمولاً از ورق های فولادی گالوانیزه با ضخامت مشخص تولید می شوند و به گونه ای طراحی شده اند که علاوه بر استحکام بالا، وزن کمی نیز داشته باشند. همین ویژگی ها باعث شده استفاده از آن ها در پروژه های مختلف مانند ساخت ویلا یا اضافه بنا با LSF بسیار رایج شود.
مشخصات هندسی و جنس پروفیل Stud
پروفیل Stud معمولاً دارای مقطع C شکل است که دو لبه خمیده در طرفین آن قرار دارد. این طراحی باعث افزایش مقاومت خمشی و پایداری مقطع می شود. جنس این پروفیل ها از فولاد گالوانیزه است که در برابر خوردگی و رطوبت مقاومت بالایی دارد. ضخامت Studها بسته به نوع سازه و تعداد طبقات می تواند متفاوت باشد. در پروژه های مسکونی معمولاً ضخامت های بین ۰.۸ تا ۲ میلی متر مورد استفاده قرار می گیرد. این تنوع ضخامت امکان طراحی سازه های مختلف را فراهم می کند.
وظایف باربری و عمودی در دیوار
وظیفه اصلی Stud در سازه LSF انتقال بارهای عمودی از سقف به فونداسیون است. این پروفیل ها در فاصله های مشخص از یکدیگر قرار می گیرند و شبکه ای منظم در داخل دیوار ایجاد می کنند. چنین ساختاری باعث می شود بارها به طور یکنواخت در کل دیوار توزیع شوند.
نحوه قرارگیری Stud در قاب دیوار و سقف
در زمان اجرای سازه ال اس اف، پروفیل های Stud به صورت عمودی در داخل Trackهای بالا و پایین قرار می گیرند. فاصله بین Studها معمولاً بر اساس محاسبات مهندسی و نوع پوشش دیوار تعیین می شود. این فاصله اغلب بین ۴۰ تا ۶۰ سانتی متر است.
پروفیل Track چیست و در کجای سازه استفاده می شود؟
پروفیل Track که با نام رانر نیز شناخته می شود، مقطعی افقی در سازه LSF است که برای نگهداری و هدایت پروفیل های Stud مورد استفاده قرار می گیرد. این پروفیل ها معمولاً در بالا و پایین دیوار نصب می شوند و چارچوب اصلی قاب دیوار را شکل می دهند.
تعریف مقطع U شکل یا رانر
پروفیل Track دارای مقطع U شکل است و نسبت به Stud عمق کمتری دارد. این طراحی به گونه ای است که Studها به راحتی در داخل آن قرار بگیرند و بتوانند در مسیر مشخص شده حرکت کنند. همین ویژگی باعث شده به آن رانر یا مسیر راهنما نیز گفته شود.
جایگاه Track در بالا و پایین دیوار

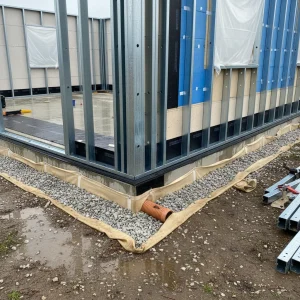

در قاب بندی دیوارهای LSF معمولاً یک Track در پایین و یک Track در بالای دیوار نصب می شود. این دو پروفیل، چارچوبی ایجاد می کنند که Studها در میان آن ها قرار می گیرند. چنین ساختاری موجب می شود دیوارها کاملاً تراز و منظم باشند.
نحوه اتصال Track به کف و سقف سازه
پروفیل Track با استفاده از پیچ ها یا انکر بولت ها به کف سازه یا سقف طبقه متصل می شود. این اتصال باید به گونه ای انجام شود که بتواند بارهای منتقل شده از Studها را به سازه اصلی منتقل کند. دقت در اجرای این اتصال برای پایداری کل سیستم بسیار مهم است.
تفاوت های ساختاری بین Stud و Track
اگرچه Stud و Track هر دو از اجزای اصلی سازه LSF هستند، اما از نظر شکل، عملکرد و نحوه استفاده تفاوت های قابل توجهی دارند. Studها معمولاً نقش باربری عمودی را بر عهده دارند، در حالی که Trackها بیشتر نقش هدایت و نگهداری دارند. از نظر هندسی نیز Stud دارای مقطع C شکل با لبه های تقویت شده است، اما Track مقطع U شکل ساده تری دارد. این تفاوت در طراحی باعث شده هر کدام وظیفه خاصی در سیستم قاب بندی دیوار داشته باشند.
جمع بندی
پروفیل های Stud و Track از مهم ترین اجزای سازه LSF هستند که چارچوب اصلی دیوارها و بخش زیادی از سیستم باربری را تشکیل می دهند. Studها به عنوان اعضای عمودی بارهای سازه را منتقل می کنند و Trackها نقش هدایت و تثبیت این اعضا را بر عهده دارند. ترکیب صحیح این دو عنصر باعث ایجاد سازه ای سبک، مقاوم و دقیق می شود. شناخت درست این پروفیل ها برای افرادی که قصد اجرای سازه ال اس اف دارند اهمیت زیادی دارد. زیرا انتخاب مناسب مقاطع و اجرای صحیح اتصالات می تواند کیفیت ساخت را افزایش داده و هزینه های پروژه را بهینه کند. به همین دلیل، سیستم LSF به عنوان یکی از بهترین روش های ساخت ویلا و ساختمان های مدرن شناخته می شود و در بسیاری از پروژه های جدید جایگزین روش های سنتی شده است.
سوالات متداول
آیا Stud نقش ستون را دارد و Track نقش تیر؟
در سازه LSF می توان Stud را به نوعی ستون سبک در دیوار تشبیه کرد، زیرا بارهای عمودی را منتقل می کند.
ضخامت استاندارد برای Stud و Track چقدر است؟
ضخامت این پروفیل ها بسته به طراحی سازه متفاوت است، اما معمولاً بین ۰.۸ تا ۲ میلی متر قرار دارد. انتخاب ضخامت مناسب به عواملی مانند ارتفاع ساختمان، بارگذاری و نوع کاربری بستگی دارد.
آیا می توان از مقاطع فابریک به جای Roll Form استفاده کرد؟
در سیستم های استاندارد LSF استفاده از مقاطع رول فرم شده توصیه می شود، زیرا این مقاطع با دقت بالا تولید شده و ویژگی های مهندسی مورد نیاز را دارند.
