نحوه اجرای تاسیسات مکانیکی و لوله کشی در LSF

با گسترش استفاده از سازه lsf در پروژه های ساختمانی مدرن، نحوه طراحی و اجرای تأسیسات مکانیکی اهمیت بیشتری پیدا کرده است. این نوع سازه که بر پایه پروفیل های فولادی سردنورد ساخته می شود، به دلیل وزن کم، سرعت اجرای بالا و امکان توسعه ساختمان در پروژه هایی مانند اضافه اشکوب یا اضافه بنا با LSF بسیار مورد توجه قرار گرفته است. با این حال، اجرای صحیح تاسیسات مکانیکی سازه ال اس اف نیازمند دقت در طراحی مسیر لوله ها و هماهنگی کامل با اجزای سازه ای است. در ساختمان های مبتنی بر اجرای سازه ال اس اف، مسیر عبور لوله ها معمولاً در داخل دیوارهای سبک یا در فضای سقف کاذب طراحی می شود.

 اهمیت طراحی صحیح تاسیسات در سازه های LSF

 تفاوت اجرای تاسیسات در LSF و سازه های سنتی

اجرای تاسیسات مکانیکی در سازه های LSF از نظر نحوه مسیرگذاری و نصب تجهیزات با ساختمان های سنتی تفاوت های قابل توجهی دارد. در ساختمان های بتنی یا بنایی معمولاً لوله ها در داخل دیوارهای آجری یا کف ساختمان قرار می گیرند و فضای کافی برای عبور تأسیسات وجود دارد. اما در سازه های سبک فولادی، دیوارها از پروفیل های فلزی و صفحات پوششی تشکیل شده اند و فضای عبور لوله ها باید از قبل در طراحی سازه در نظر گرفته شود. به همین دلیل در پروژه های سازه lsf، هماهنگی دقیق بین طراحی معماری، سازه و تأسیسات اهمیت زیادی دارد. اگر مسیر عبور لوله در دیوار LSF از ابتدا مشخص نباشد، ممکن است در هنگام اجرا نیاز به ایجاد تغییرات در پروفیل ها یا اجزای سازه ای به وجود آید که این موضوع می تواند مقاومت سازه را تحت تأثیر قرار دهد. به همین دلیل طراحی تاسیسات باید همزمان با طراحی سازه انجام شود.

 نقش هماهنگی بین سازه و تأسیسات

در سازه های سبک فولادی، هماهنگی سازه و تاسیسات در LSF یکی از مهم ترین عوامل موفقیت در اجرای پروژه محسوب می شود. از آنجا که پروفیل های فولادی دارای ابعاد مشخص و ظرفیت باربری معین هستند، عبور لوله ها و تجهیزات مکانیکی باید بدون ایجاد تداخل با این اجزا انجام شود. در پروژه هایی مانند اضافه بنا با LSF یا اضافه اشکوب، این هماهنگی اهمیت بیشتری پیدا می کند زیرا تأسیسات جدید باید با سیستم های موجود در ساختمان هماهنگ شوند. در چنین شرایطی مهندسان تأسیسات و سازه باید به صورت همزمان مسیرهای عبور لوله ها را طراحی کنند تا نصب لوله در سازه سبک فولادی بدون ایجاد مشکل در عملکرد سازه انجام شود.

 اصول مسیرگذاری لوله ها در سازه LSF

 محل عبور لوله ها در دیوار و سقف

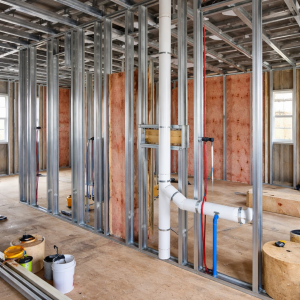

یکی از مهم ترین مراحل در اجرای لوله کشی در سازه LSF تعیین محل عبور لوله ها در دیوارها و سقف ها است. در بسیاری از پروژه ها لوله های آب و فاضلاب در فضای داخلی دیوارهای سبک یا در سقف کاذب قرار می گیرند. این روش باعث می شود دسترسی به لوله ها در صورت نیاز به تعمیر یا نگهداری آسان تر باشد. در طراحی مسیر عبور لوله در دیوار LSF باید محل تجهیزات بهداشتی، سرویس ها و آشپزخانه به طور دقیق مشخص شود. این موضوع به مهندسان کمک می کند تا کوتاه ترین و مناسب ترین مسیر را برای لوله کشی انتخاب کنند. همچنین باید از ایجاد پیچ و خم های غیرضروری در مسیر لوله ها جلوگیری شود تا عملکرد سیستم تأسیسات بهینه باقی بماند.

 استفاده از سوراخ های استاندارد در پروفیل ها

پروفیل های مورد استفاده در سازه های LSF معمولاً دارای سوراخ های استانداردی هستند که برای عبور تأسیسات در نظر گرفته شده اند. این سوراخ ها در کارخانه و بر اساس اصول طراحی سازه ایجاد می شوند تا امکان عبور لوله از پروفیل LSF بدون آسیب به مقاطع سازه ای فراهم شود. استفاده از این سوراخ ها یکی از مهم ترین اصول در اجرای تأسیسات مکانیکی سازه ال اس اف است. ایجاد سوراخ های جدید یا برش در پروفیل ها ممکن است باعث تضعیف اعضای سازه ای شود. بنابراین در هنگام نصب لوله در سازه سبک فولادی باید از مسیرهای از پیش تعیین شده استفاده کرد.

جلوگیری از تضعیف مقاطع سازه ای

در پروژه های سازه lsf حفظ مقاومت مقاطع فولادی اهمیت زیادی دارد. اگر در زمان اجرای لوله کشی تغییراتی در پروفیل ها ایجاد شود، ممکن است ظرفیت باربری سازه کاهش پیدا کند. به همین دلیل هرگونه تغییر در اجزای سازه باید تحت نظارت مهندس سازه انجام شود.برای جلوگیری از چنین مشکلاتی، طراحی مسیر لوله ها باید به گونه ای باشد که نیازی به برش یا سوراخ کاری اضافی در پروفیل ها نباشد. رعایت این اصل در پروژه هایی مانند اجرای سازه ال اس اف یا اضافه اشکوب باعث می شود سازه عملکرد ایمن و پایداری داشته باشد.

 انواع سیستم های لوله کشی قابل اجرا در LSF

 لوله کشی آب سرد و گرم مصرفی

یکی از مهم ترین بخش های تأسیسات مکانیکی در ساختمان، سیستم لوله کشی آب سرد و گرم مصرفی است. در سازه های LSF معمولاً از لوله های پلیمری مانند لوله های پنج لایه یا PEX برای انتقال آب استفاده می شود. این لوله ها به دلیل وزن کم، مقاومت بالا و نصب آسان برای استفاده در سازه های سبک بسیار مناسب هستند. اجرای لوله آب و فاضلاب در LSF باید به گونه ای انجام شود که امکان دسترسی به اتصالات و شیرآلات در صورت نیاز وجود داشته باشد. همچنین مسیر لوله ها باید به گونه ای طراحی شود که فشار آب در تمامی نقاط ساختمان به صورت یکنواخت تأمین شود.

 سیستم فاضلاب و تهویه

سیستم فاضلاب یکی دیگر از بخش های مهم در تأسیسات مکانیکی سازه ال اس اف است. لوله های فاضلاب معمولاً در دیوارها یا شفت های تأسیساتی نصب می شوند و باید دارای شیب مناسب برای تخلیه آب باشند. طراحی صحیح این سیستم از بروز مشکلاتی مانند گرفتگی یا بازگشت بو جلوگیری می کند. علاوه بر لوله های فاضلاب، سیستم تهویه نیز نقش مهمی در عملکرد صحیح تأسیسات دارد. لوله های ونت یا تهویه باعث می شوند فشار داخل سیستم فاضلاب متعادل باقی بماند و تخلیه آب به درستی انجام شود.

 لوله کشی سیستم گرمایش و سرمایش

در ساختمان های مبتنی بر سازه LSF می توان از سیستم های مختلف گرمایش و سرمایش استفاده کرد. این سیستم ها ممکن است شامل پکیج دیواری، رادیاتورها، فن کویل ها یا سیستم های تهویه مطبوع باشند. در هر یک از این سیستم ها مسیر لوله کشی باید با توجه به موقعیت تجهیزات طراحی شود. تاسیسات گرمایش و سرمایش LSF باید به گونه ای اجرا شوند که انتقال حرارت به صورت مؤثر انجام شود و در عین حال فضای داخلی ساختمان اشغال نشود. به همین دلیل مسیر لوله ها معمولاً در داخل دیوارها یا سقف کاذب طراحی می شود.

 نکات اجرایی و ایمنی در نصب تاسیسات مکانیکی

 عایق کاری لوله ها برای کاهش صدا و اتلاف انرژی

در بسیاری از پروژه های ساختمانی، عایق کاری لوله ها نقش مهمی در افزایش بهره وری انرژی دارد. در سازه های LSF نیز استفاده از عایق مناسب برای لوله های آب گرم و سیستم گرمایش باعث کاهش اتلاف انرژی می شود. علاوه بر این، عایق کاری لوله ها می تواند از انتقال صدا در داخل ساختمان جلوگیری کند. این موضوع به ویژه در ساختمان های مسکونی اهمیت دارد زیرا صدای عبور آب در لوله ها می تواند باعث ایجاد مزاحمت برای ساکنان شود.

 جلوگیری از لرزش و انتقال صدا

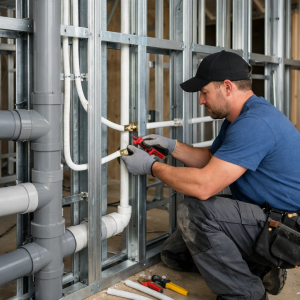

یکی از نکات مهم در نصب لوله در سازه سبک فولادی جلوگیری از ایجاد لرزش در سیستم لوله کشی است. اگر لوله ها به درستی مهار نشوند، ممکن است در اثر عبور آب یا تغییرات فشار دچار لرزش شوند. برای جلوگیری از این مشکل از بست ها و نگهدارنده های مخصوص استفاده می شود. این تجهیزات باعث می شوند لوله ها در جای خود ثابت بمانند و ارتعاشات به سازه منتقل نشود.

 حفاظت لوله ها در برابر آسیب مکانیکی

در هنگام اجرای لوله کشی در سازه LSF باید از لوله ها در برابر آسیب های مکانیکی محافظت شود. لوله هایی که از میان پروفیل ها عبور می کنند باید دارای محافظ مناسب باشند تا در اثر تماس با لبه های فلزی آسیب نبینند. استفاده از قطعات محافظ یا بوش های مخصوص در محل عبور لوله از پروفیل ها یکی از روش های رایج برای جلوگیری از آسیب است. این کار باعث افزایش عمر مفید سیستم تأسیسات می شود.

جمع بندی

اجرای صحیح تاسیسات مکانیکی و لوله کشی در سازه LSF نقش مهمی در عملکرد و ایمنی ساختمان دارد. طراحی دقیق مسیر لوله ها، استفاده از تجهیزات مناسب و رعایت استاندارد تاسیسات مکانیکی LSF از جمله عواملی هستند که کیفیت اجرای پروژه را تعیین می کنند. در پروژه هایی مانند اجرای سازه ال اس اف، اضافه اشکوب یا اضافه بنا با LSF، هماهنگی سازه و تاسیسات اهمیت بسیار زیادی دارد. اگر این هماهنگی به درستی انجام شود، سیستم تأسیسات مکانیکی می تواند بدون ایجاد مشکل در طول عمر ساختمان عملکردی پایدار و مطمئن داشته باشد. رعایت اصول فنی در نصب لوله در سازه سبک فولادی نه تنها باعث افزایش دوام سیستم تأسیسات می شود، بلکه ایمنی و آسایش ساکنان ساختمان را نیز تضمین می کند.

 سوالات متداول

آیا لوله کشی در سازه LSF محدودیت خاصی دارد؟

لوله کشی در سازه های LSF از نظر فنی امکان پذیر است اما نیازمند طراحی دقیق مسیرها و رعایت اصول سازه ای است. در این سیستم باید از مسیرهای استاندارد برای عبور لوله ها استفاده شود تا به اجزای سازه آسیب وارد نشود.

چه نوع لوله ای برای LSF مناسب تر است؟

در بسیاری از پروژه ها استفاده از لوله های پلیمری مانند پنج لایه یا PEX توصیه می شود. این لوله ها انعطاف پذیری بیشتری دارند و نصب آن ها در فضای محدود دیوارهای سبک آسان تر است.
