اتصالات سازه LSF چگونه طراحی می شوند؟ بررسی جزئیات پیچ ها، براکت ها و مهاربندها

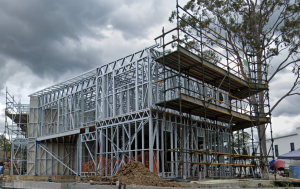

سازه LSF یا سازه سبک فولادی یکی از سیستم های نوین ساختمانی است که در سال های اخیر در پروژه های مسکونی، اداری و به ویژه در پروژه های اضافه اشکوب و اضافه بنا با LSF بسیار مورد توجه قرار گرفته است. در این سیستم، قطعات فولادی سرد نورد شده با استفاده از اتصالات مهندسی شده به یکدیگر متصل می شوند و یک چارچوب مقاوم و سبک ایجاد می کنند. کیفیت طراحی و اجرای سازه ال اس اف تا حد زیادی به نحوه طراحی اتصالات وابسته است. پیچ ها، براکت ها و مهاربندها از مهم ترین اجزای اتصالات در این سیستم هستند که وظیفه انتقال نیروها و ایجاد یکپارچگی در ساختار سازه را بر عهده دارند. در این مقاله به بررسی جزئیات اجرایی LSF و نحوه طراحی اتصالات در این سیستم می پردازیم.
اهمیت اتصالات در سازه های LSF
در ساخت سازه ال اس اف، اتصالات نقش اساسی در عملکرد سازه دارند. برخلاف بسیاری از سیستم های ساختمانی که از جوشکاری گسترده استفاده می کنند، در سازه LSF بیشتر اتصالات به صورت مکانیکی و با پیچ انجام می شوند. این موضوع باعث افزایش سرعت اجرا، دقت مونتاژ و کاهش خطاهای اجرایی می شود.
نقش اتصالات در انتقال بارهای سازه ای
در هر سازه ای، بارهای مختلفی مانند بار مرده، بار زنده، بار باد و بار زلزله به سازه وارد می شود. در سیستم سازه LSF این نیروها از طریق اجزای مختلف مانند دیوارهای باربر، تیرها و ستون ها منتقل می شوند. اتصالات وظیفه دارند این نیروها را به درستی از یک عضو به عضو دیگر منتقل کنند. اگر طراحی اتصالات به درستی انجام نشود، حتی در صورت استفاده از پروفیل های مقاوم نیز ممکن است عملکرد سازه دچار مشکل شود. به همین دلیل در استانداردهای سازه LSF محاسبه دقیق ظرفیت اتصالات اهمیت زیادی دارد.
تأثیر کیفیت اتصالات بر ایمنی و دوام سازه
کیفیت اتصالات نه تنها بر مقاومت سازه تأثیر می گذارد بلکه در دوام و طول عمر ساختمان نیز نقش مهمی دارد. در اجرای سازه ال اس اف استفاده از پیچ های استاندارد، براکت های مهندسی شده و اجرای دقیق مهاربندها باعث می شود سازه در برابر تغییر شکل، نشست و نیروهای جانبی عملکرد مناسبی داشته باشد. اتصالات ضعیف می توانند باعث ایجاد لرزش، کاهش پایداری و حتی آسیب های جدی در زمان زلزله شوند.
انواع اتصالات در سازه های LSF
در سیستم ساخت سازه ال اس اف از انواع مختلفی از اتصالات استفاده می شود که هر کدام برای شرایط خاصی طراحی شده اند. انتخاب نوع اتصال به عواملی مانند نوع عضو سازه ای، میزان بار وارد بر اتصال و محل قرارگیری آن در سازه بستگی دارد.
اتصالات پیچ و مهره ای در سازه سبک فولادی
یکی از رایج ترین روش های اتصال در سازه LSF استفاده از پیچ های مخصوص است. این پیچ ها به گونه ای طراحی شده اند که بتوانند قطعات فولادی نازک را بدون نیاز به عملیات پیچیده به یکدیگر متصل کنند. استفاده از پیچ باعث می شود فرآیند نصب سریع تر انجام شود و در صورت نیاز نیز امکان باز کردن و اصلاح اتصال وجود داشته باشد.
اتصالات مکانیکی بین پروفیل های فولادی سرد نورد
پروفیل های مورد استفاده در سازه LSF معمولاً از ورق های فولادی گالوانیزه سرد نورد شده تولید می شوند. اتصال این پروفیل ها با استفاده از پیچ های سرمته ای و براکت های فلزی انجام می شود. این نوع اتصالات به صورت مکانیکی طراحی می شوند و در آن ها انتقال نیرو از طریق تماس مستقیم قطعات و مقاومت پیچ ها صورت می گیرد.
اتصالات ترکیبی در دیوارها و سقف ها
در برخی قسمت های سازه مانند اتصال دیوارها به سقف یا اتصال پانل ها به یکدیگر از اتصالات ترکیبی استفاده می شود. در این روش ممکن است از ترکیب پیچ، براکت و صفحات فولادی استفاده شود تا اتصال مقاومت بیشتری در برابر نیروهای برشی و کششی داشته باشد. این نوع اتصالات در پروژه هایی مانند اضافه بنا با LSF اهمیت زیادی دارند زیرا باید بارهای جدید را به صورت ایمن به سازه منتقل کنند.
بررسی پیچ های مورد استفاده در سازه LSF
پیچ ها مهم ترین عنصر اتصال در سیستم سازه LSF محسوب می شوند. انتخاب نوع پیچ و نحوه نصب آن تأثیر مستقیمی بر عملکرد سازه دارد.
پیچ های سرمته ای (Self Drilling Screws)

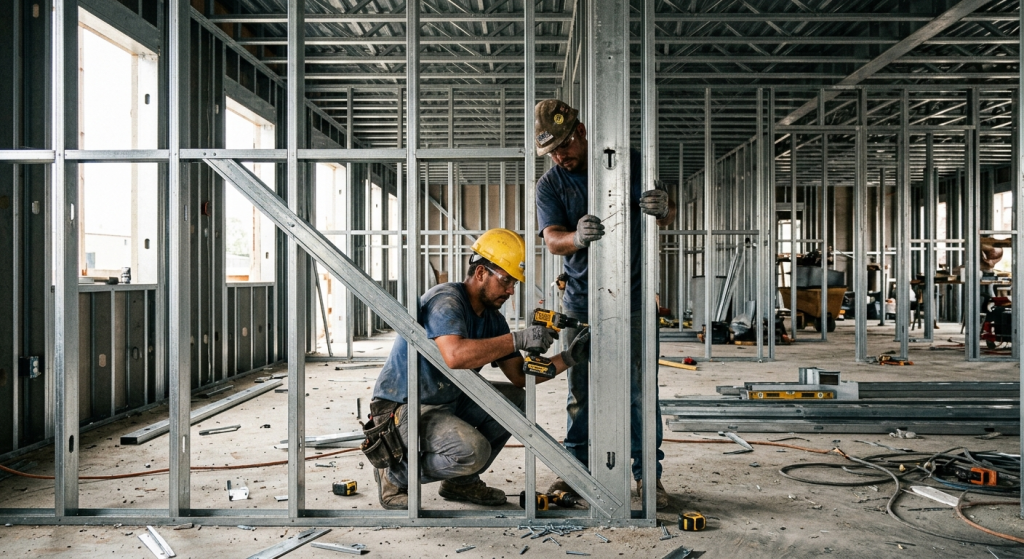

رایج ترین پیچ مورد استفاده در سازه LSF پیچ های سرمته ای یا Self Drilling Screws هستند. این پیچ ها دارای نوک مته ای شکل هستند که می توانند بدون نیاز به سوراخ کاری اولیه وارد مقطع فولادی شوند. این ویژگی باعث افزایش سرعت نصب و کاهش زمان اجرای پروژه می شود. علاوه بر این، پیچ های سرمته ای اتصال بسیار محکمی بین قطعات ایجاد می کنند.
مشخصات فنی و استاندارد پیچ های LSF
پیچ های مورد استفاده در سازه LSF باید دارای استانداردهای مشخصی باشند. این پیچ ها معمولاً از فولاد مقاوم ساخته می شوند و دارای پوشش ضدزنگ هستند تا در برابر خوردگی مقاومت داشته باشند. قطر، طول و ظرفیت باربری پیچ ها باید بر اساس محاسبات مهندسی و استانداردهای سازه LSF انتخاب شود.
نحوه انتخاب پیچ مناسب بر اساس بار و ضخامت مقطع
در طراحی اتصالات، مهندسان باید با توجه به ضخامت پروفیل ها و مقدار نیروی وارد بر اتصال، نوع پیچ مناسب را انتخاب کنند. اگر بار وارد بر اتصال زیاد باشد، ممکن است از تعداد بیشتری پیچ یا پیچ های با قطر بالاتر استفاده شود. در مقابل برای اتصالات سبک تر پیچ های کوچک تر نیز کافی هستند. این انتخاب دقیق باعث می شود اتصال عملکرد مطلوبی در طول عمر سازه داشته باشد.
نقش براکت ها در اتصالات سازه LSF
براکت ها یکی از اجزای مهم در جزئیات اجرایی LSF هستند که برای اتصال قطعات مختلف سازه به کار می روند. این قطعات فلزی معمولاً از فولاد گالوانیزه ساخته می شوند و به افزایش استحکام اتصالات کمک می کنند.
انواع براکت های فولادی در سازه سبک
در سازه LSF انواع مختلفی از براکت ها استفاده می شود. برخی از آن ها برای اتصال دیوارها به کف یا سقف طراحی شده اند و برخی دیگر برای اتصال تیرها به ستون ها کاربرد دارند. شکل و اندازه براکت ها بر اساس نوع اتصال و میزان نیروی وارد بر آن طراحی می شود.
کاربرد براکت در اتصال تیرها و ستون ها
یکی از کاربردهای مهم براکت ها در سازه LSF اتصال تیرها به ستون ها است. در این نوع اتصال، براکت نقش واسطه ای بین دو عضو سازه ای را ایفا می کند و باعث می شود نیروها به صورت یکنواخت منتقل شوند. استفاده از براکت باعث افزایش دقت در مونتاژ و کاهش خطاهای اجرایی می شود.
مزایای استفاده از براکت های مهندسی شده
براکت های مهندسی شده باعث افزایش مقاومت و پایداری سازه می شوند. این قطعات معمولاً در کارخانه تولید شده و دارای ابعاد دقیق هستند. استفاده از آن ها در اجرای سازه ال اس اف باعث می شود سرعت نصب افزایش یابد و کیفیت اتصالات نیز در سطح بالایی حفظ شود.
مهاربندها در سازه LSF
مهاربندها یکی از عناصر مهم در افزایش پایداری سازه های سبک فولادی هستند. این عناصر به ویژه در برابر نیروهای جانبی مانند باد و زلزله نقش مهمی ایفا می کنند.
انواع مهاربند در سیستم سازه سبک فولادی
در سیستم سازه LSF از انواع مختلف مهاربند مانند مهاربند ضربدری، تسمه ای و پانلی استفاده می شود. انتخاب نوع مهاربند به طراحی سازه و شرایط پروژه بستگی دارد. این عناصر معمولاً در دیوارهای باربر یا در قاب های سازه نصب می شوند.
نقش مهاربندها در افزایش پایداری سازه
مهاربندها با ایجاد مسیر انتقال نیروهای جانبی باعث افزایش سختی و پایداری سازه می شوند. در صورت نبود مهاربند، سازه ممکن است در برابر نیروهای افقی دچار تغییر شکل شود. به همین دلیل در استانداردهای سازه LSF استفاده از مهاربندی مناسب الزامی است.
طراحی مهاربندی برای مقاومت در برابر زلزله و باد
در طراحی مهاربندها باید نیروهای ناشی از زلزله و باد در نظر گرفته شود. مهندسان سازه با استفاده از محاسبات دقیق محل قرارگیری و ظرفیت مهاربندها را تعیین می کنند تا سازه بتواند در شرایط مختلف عملکرد ایمنی داشته باشد.
اصول طراحی اتصالات در سازه LSF
طراحی اتصالات در سازه LSF نیازمند محاسبات مهندسی دقیق و رعایت استانداردهای مربوطه است. در این فرآیند عواملی مانند نوع بار، مشخصات مصالح و شرایط اجرایی پروژه مورد بررسی قرار می گیرند.
محاسبه نیروهای برشی و کششی
یکی از مهم ترین مراحل طراحی اتصالات محاسبه نیروهای برشی و کششی وارد بر اتصال است. مهندسان با استفاده از تحلیل سازه ای میزان این نیروها را مشخص می کنند و بر اساس آن تعداد و نوع پیچ ها و براکت ها را تعیین می کنند.
استانداردها و آیین نامه های طراحی اتصالات
طراحی اتصالات در سازه LSF بر اساس استانداردهای سازه های فولادی سرد نورد انجام می شود. این استانداردها شامل الزامات مربوط به ظرفیت پیچ ها، فاصله بین اتصالات و نحوه اجرای آن ها هستند. رعایت این آیین نامه ها باعث می شود سازه از نظر ایمنی و عملکرد در سطح مطلوبی قرار گیرد.
کنترل کیفیت و اجرای صحیح اتصالات در محل پروژه
در کنار طراحی صحیح، اجرای دقیق اتصالات نیز اهمیت زیادی دارد. در فرآیند اجرای سازه ال اس اف باید کنترل کیفیت دقیقی انجام شود تا از نصب صحیح پیچ ها، براکت ها و مهاربندها اطمینان حاصل شود. استفاده از نیروی اجرایی متخصص و رعایت جزئیات اجرایی LSF می تواند کیفیت نهایی سازه را تضمین کند.
جمع بندی
اتصالات در سازه های LSF یکی از مهم ترین بخش های طراحی و اجرای این سیستم ساختمانی محسوب می شوند. استفاده از پیچ های مناسب، براکت های مهندسی شده و سیستم های مهاربندی استاندارد باعث می شود سازه سبک فولادی بتواند نیروهای مختلف را به خوبی منتقل کند و در برابر شرایط محیطی و لرزه ای عملکرد مناسبی داشته باشد. طراحی دقیق و اجرای صحیح اتصالات نقش کلیدی در دوام، ایمنی و عملکرد کلی سازه LSF ایفا می کند.
سوالات متداول
چرا اتصالات در سازه LSF اهمیت زیادی دارند؟
اتصالات وظیفه انتقال نیروها بین اجزای مختلف سازه را بر عهده دارند و کیفیت طراحی و اجرای آن ها تأثیر مستقیمی بر استحکام و ایمنی ساختمان دارد.
چه نوع پیچ هایی در سازه LSF استفاده می شود؟
در اغلب موارد از پیچ های سرمته ای یا Self Drilling Screws استفاده می شود که بدون نیاز به سوراخ کاری اولیه به سرعت قطعات فولادی را به هم متصل می کنند.
براکت ها در سازه LSF چه کاربردی دارند؟
براکت ها برای اتصال اجزای مختلف مانند تیرها، ستون ها و پانل ها استفاده می شوند و باعث افزایش استحکام و دقت در مونتاژ سازه می شوند.
آیا مهاربندها در سازه LSF ضروری هستند؟
بله، مهاربندها برای افزایش پایداری سازه و مقاومت در برابر نیروهای جانبی مانند باد و زلزله استفاده می شوند.
طراحی اتصالات LSF بر اساس چه استانداردهایی انجام می شود؟
طراحی این اتصالات معمولاً بر اساس استانداردهای مهندسی سازه های فولادی سردنورد و آیین نامه های ساختمانی انجام می شود.
