برق‌کشی سازه ال اس اف یکی از مراحل کلیدی در ساخت و تکمیل پروژه‌های ساختمانی با استفاده از فناوری سازه ال اس اف است. این نوع سازه‌ها به دلیل وزن سبک، مقاومت بالا و سرعت اجرای سریع، در سال‌های اخیر در پروژه‌هایی مانند ویلای پیش‌ساخته، ساختمان‌های مسکونی و تجاری محبوبیت زیادی پیدا کرده‌اند. با این حال، برق‌کشی ساختمان در این سازه‌ها نیازمند دقت و برنامه‌ریزی خاصی است که با روش‌های سنتی تفاوت دارد. اگر به دنبال اجرای ایمن و کارآمد سیم‌کشی LSF هستید، این راهنمای جامع شما را با تمام مراحل، نکات ایمنی و بهترین روش‌ها آشنا می‌کند تا پروژه‌ای بی‌نقص داشته باشید.
در این مقاله، ما به شما کمک می‌کنیم تا با چالش‌های برق‌کشی LSF آشنا شوید، ابزار و متریال موردنیاز را بشناسید و با رعایت استانداردهای برق‌کشی، سیستمی ایمن و پایدار برای ساختمان خود ایجاد کنید. چه صاحب یک ویلای پیش‌ساخته باشید و چه پیمانکار LSF، این محتوا به شما کمک می‌کند تا تمام مشکلات و دغدغه‌های مربوط به تاسیسات الکتریکی را برطرف کنید.
چرا برق‌کشی در LSF متفاوت است؟
سازه ال اس اف (Light Steel Frame) به دلیل ساختار منحصربه‌فرد خود، نیازمند رویکردی متفاوت در برق‌کشی ساختمان است. برخلاف سازه‌های بتنی یا آجری که دیوارهای ضخیم و فضای کافی برای عبور کابل‌ها دارند، سازه ال اس اف از پروفیل‌های فولادی سبک با ورق گالوانیزه ساخته شده است. این ویژگی‌ها باعث می‌شود که سیم‌کشی LSF با چالش‌های خاصی مواجه شود، اما در عین حال فرصت‌هایی برای بهینه‌سازی و اجرای دقیق فراهم می‌کند.
ویژگی‌های سازه LSF
سازه ال اس اف از پروفیل‌های فولادی سرد نورد شده تشکیل شده که وزن سبکی دارند و برای پروژه‌هایی مانند ویلای پیش‌ساخته یا ساختمان‌های چندطبقه کم‌ارتفاع مناسب هستند. این سازه‌ها دارای ویژگی‌های زیر هستند که بر برق‌کشی سازه ال اس اف تأثیر می‌گذارند:
- سبکی و نازکی پروفیل‌ها: پروفیل‌های ورق گالوانیزه فضای محدودی برای عبور کابل‌ها دارند، بنابراین طراحی دقیق مسیرهای سیم‌کشی ساختمان ضروری است.
- مقاومت در برابر زلزله: به دلیل وزن کم، این سازه‌ها در برابر زلزله مقاوم هستند، اما تاسیسات الکتریکی باید به‌گونه‌ای طراحی شوند که در برابر لرزش‌ها ایمن بمانند.
- انعطاف‌پذیری در طراحی: سازه ال اس اف امکان تغییرات سریع در پلان‌های معماری را فراهم می‌کند، اما این انعطاف‌پذیری نیازمند هماهنگی دقیق با طراحی برق LSF است.
- عایق‌بندی خاص: به دلیل استفاده از مواد سبک و عایق‌های حرارتی و صوتی، عایق‌بندی الکتریکی در این سازه‌ها اهمیت بیشتری دارد.
این ویژگی‌ها باعث می‌شوند که برق‌کشی سازه ال اس اف نیازمند برنامه‌ریزی دقیق و استفاده از متریال مناسب باشد تا هم ایمنی و هم کارایی سیستم تضمین شود.
اهمیت ایمنی برق در LSF
ایمنی برق در LSF یکی از مهم‌ترین دغدغه‌های هر پروژه ساختمانی است. سازه‌های LSF به دلیل استفاده از فولاد گالوانیزه، رسانای الکتریسیته هستند و هرگونه خطا در سیم‌کشی LSF می‌تواند به مشکلات جدی مانند اتصال کوتاه، آتش‌سوزی یا برق‌گرفتگی منجر شود. رعایت استانداردهای برق‌کشی، از جمله استاندارد NFPA (National Fire Protection Association)، در این سازه‌ها حیاتی است. این استانداردها به شما کمک می‌کنند تا سیستمی ایمن و پایدار طراحی کنید که در برابر خطرات الکتریکی مقاوم باشد.
علاوه بر این، ایمنی برق در سازه ال اس اف به معنای حفاظت از ساکنان و تجهیزات در برابر خطرات احتمالی است. برای مثال، استفاده از عایق‌های استاندارد و تجهیزات حفاظتی مانند فیوزهای مناسب می‌تواند خطراتی مانند اضافه‌بار یا اتصال کوتاه را به حداقل برساند. اگر به دنبال اجرای پروژه‌ای ایمن هستید، همکاری با یک پیمانکار LSF مجرب و آگاه به اصول ایمنی برق در LSF ضروری است.
مراحل برق‌کشی در سازه ال اس اف
اجرای برق‌کشی سازه ال اس اف شامل مراحل مختلفی است که هر یک نیازمند دقت و تخصص است. در ادامه، مراحل کلیدی این فرآیند را بررسی می‌کنیم تا شما بتوانید پروژه خود را با موفقیت به اتمام برسانید.
طراحی سیستم الکتریکی
طراحی برق LSF اولین و مهم‌ترین مرحله در برق‌کشی سازه ال اس اف است. در این مرحله، مهندسان برق با همکاری پیمانکار LSF نقشه‌های دقیق سیستم الکتریکی را تهیه می‌کنند. این نقشه‌ها شامل موارد زیر هستند:
- جانمایی پریزها و کلیدها: تعیین محل دقیق پریزها، کلیدها و نقاط روشنایی بر اساس نیازهای ساختمان و کاربران.
- مسیرهای کابل‌کشی: طراحی مسیرهای بهینه برای عبور کابل‌ها با توجه به محدودیت‌های پروفیل‌های سازه ال اس اف.
- محاسبات بار الکتریکی: بررسی نیازهای برقی ساختمان برای جلوگیری از اضافه‌بار و انتخاب کابل‌ها و تجهیزات مناسب.
- رعایت استانداردها: استفاده از استانداردهای برق‌کشی مانند استاندارد NFPA و مقررات ملی ساختمان ایران (مبحث 13) برای اطمینان از ایمنی و کارایی.
طراحی برق LSF باید با ساختار کلی سازه ال اس اف هماهنگ باشد تا از آسیب به پروفیل‌های فولادی جلوگیری شود. استفاده از نرم‌افزارهای طراحی مانند AutoCAD یا Revit در این مرحله به شما کمک می‌کند تا نقشه‌های دقیق و بدون خطا داشته باشید.
نصب لوله‌ها و جعبه‌های تقسیم
پس از نهایی شدن نقشه‌های طراحی برق LSF، نوبت به نصب تاسیسات LSF می‌رسد. در این مرحله، لوله‌های فلزی یا پلاستیکی با پوشش مقاوم به خوردگی برای عبور کابل‌ها نصب می‌شوند. این لوله‌ها از کابل‌ها در برابر آسیب‌های مکانیکی و محیطی محافظت می‌کنند.
- لوله‌های فلزی یا PVC: این لوله‌ها باید با استانداردهای عایق‌بندی الکتریکی سازگار باشند و به‌گونه‌ای نصب شوند که با پروفیل‌های ورق گالوانیزه سازه تداخل نداشته باشند.
- جعبه‌های تقسیم: این جعبه‌ها برای اتصال کابل‌ها و توزیع برق در نقاط مختلف ساختمان استفاده می‌شوند. محل نصب آن‌ها باید به‌دقت انتخاب شود تا دسترسی آسان و ایمنی تضمین شود.

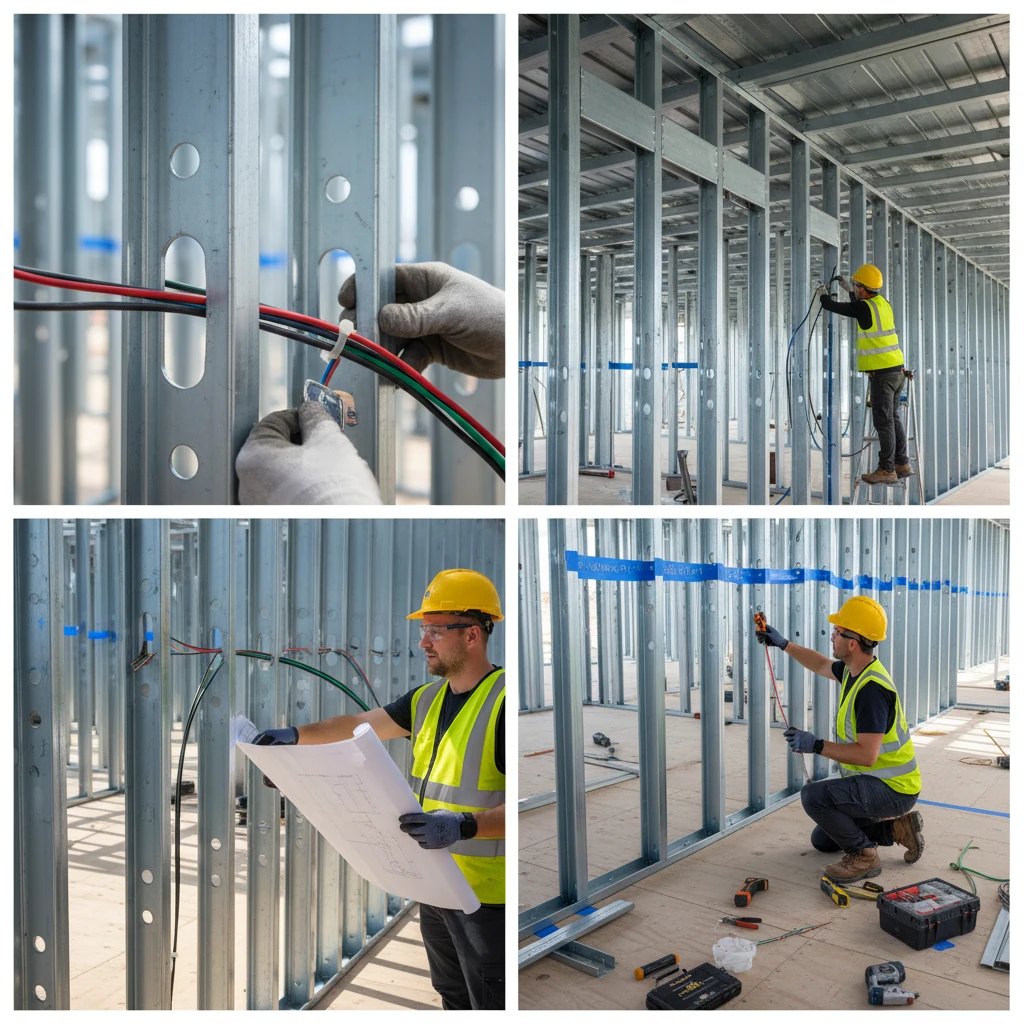

- سوراخ‌کاری پروفیل‌ها: در سازه ال اس اف، پروفیل‌ها معمولاً دارای سوراخ‌های پیش‌ساخته برای عبور کابل‌ها هستند. این سوراخ‌ها باید به‌گونه‌ای استفاده شوند که استحکام سازه به خطر نیفتد.
نصب تاسیسات LSF نیازمند هماهنگی دقیق با تیم سازه است تا از تداخل بین سیستم‌های الکتریکی و سایر تاسیسات مانند لوله‌کشی آب یا تهویه مطبوع جلوگیری شود.
نکات ایمنی در برق‌کشی LSF
ایمنی برق در LSF یکی از مهم‌ترین جنبه‌های اجرای برق‌کشی سازه ال اس اف است. رعایت نکات ایمنی نه‌تنها از بروز حوادث جلوگیری می‌کند، بلکه عمر مفید سیستم الکتریکی را نیز افزایش می‌دهد.
استفاده از عایق‌های استاندارد
عایق‌بندی الکتریکی در سازه ال اس اف نقش کلیدی در جلوگیری از اتصال کوتاه و خطرات الکتریکی دارد. برای این منظور، باید از مواد عایق با کیفیت بالا استفاده شود که در برابر حرارت، رطوبت و خوردگی مقاوم باشند.
- لوله‌های عایق: لوله‌های PVC یا فلزی با پوشش ضدخوردگی برای محافظت از کابل‌ها در برابر تماس با پروفیل‌های فولادی استفاده می‌شوند.
- نوارهای عایق: این نوارها برای پوشش اتصالات و جلوگیری از نشت جریان الکتریکی به کار می‌روند.
- عایق‌های حرارتی و صوتی: در ویلای پیش‌ساخته، استفاده از عایق‌های چندمنظوره که هم حرارتی و هم الکتریکی هستند، به بهبود کارایی کلی ساختمان کمک می‌کند.
انتخاب مواد عایق مناسب و نصب صحیح آن‌ها می‌تواند خطرات الکتریکی را به حداقل برساند و ایمنی برق را تضمین کند.
رعایت استانداردهای برق‌کشی
رعایت استانداردهای برق‌کشی مانند استاندارد NFPA و مبحث 13 مقررات ملی ساختمان ایران برای برق‌کشی سازه ال اس اف الزامی است. این استانداردها شامل موارد زیر هستند:
- اتصال به زمین: تمام پروفیل‌های فولادی باید به سیستم ارت متصل شوند تا از تجمع بار الکتریکی جلوگیری شود.
- استفاده از فیوزهای ایمنی: فیوزها و کلیدهای محافظ جان (RCD) برای جلوگیری از اضافه‌بار و اتصال کوتاه ضروری هستند.
- فاصله‌گذاری ایمن: کابل‌ها باید با فاصله مناسب از پروفیل‌های فلزی نصب شوند تا از تماس مستقیم و ایجاد جرقه جلوگیری شود.
رعایت این استانداردها نه‌تنها ایمنی برق در LSF را تضمین می‌کند، بلکه باعث می‌شود پروژه شما مورد تأیید ناظران نظام مهندسی قرار گیرد.
ابزار و متریال موردنیاز
برای اجرای برق‌کشی سازه ال اس اف، استفاده از ابزار و متریال باکیفیت و استاندارد ضروری است. در ادامه، مهم‌ترین ابزار و مواد موردنیاز را بررسی می‌کنیم.
کابل‌های استاندارد
انتخاب کابل‌های مناسب برای سیم‌کشی LSF یکی از مهم‌ترین مراحل است. کابل‌ها باید دارای ویژگی‌های زیر باشند:
- مقاومت در برابر حرارت و رطوبت: کابل‌های با روکش مقاوم به رطوبت و حرارت برای محیط‌های مرطوب یا گرم مناسب هستند.
- اندازه مناسب: بسته به بار الکتریکی، کابل‌هایی با مقطع مناسب (مانند 2.5 میلی‌متر برای روشنایی و 4 میلی‌متر برای پریزها) انتخاب شوند.
- استاندارد بودن: کابل‌ها باید با استانداردهای استاندارد NFPA و ISIRI (استاندارد ملی ایران) مطابقت داشته باشند.
استفاده از کابل‌های باکیفیت نه‌تنها ایمنی را افزایش می‌دهد، بلکه هزینه‌های تعمیر و نگهداری در آینده را کاهش می‌دهد.
تجهیزات حفاظتی
تجهیزات حفاظتی نقش مهمی در ایمنی برق در LSF دارند. این تجهیزات شامل موارد زیر هستند:
- فیوزهای مینیاتوری (MCB): برای محافظت از مدارها در برابر اضافه‌بار و اتصال کوتاه.
- کلیدهای محافظ جان (RCD): برای جلوگیری از برق‌گرفتگی و حفاظت از جان کاربران.
- جعبه‌های تقسیم ضدآب: برای محافظت از اتصالات در برابر رطوبت و گردوغبار.
- سیستم ارتینگ: برای اتصال پروفیل‌های ورق گالوانیزه به زمین و جلوگیری از تجمع بار الکتریکی.
استفاده از این تجهیزات در نصب تاسیسات LSF به شما اطمینان می‌دهد که سیستم الکتریکی شما ایمن و پایدار است.
چالش‌های برق‌کشی در LSF
برق‌کشی سازه ال اس اف با چالش‌های خاصی همراه است که اگر به‌درستی مدیریت نشوند، می‌توانند به مشکلات جدی منجر شوند. در ادامه، مهم‌ترین چالش‌ها و راه‌حل‌های آن‌ها را بررسی می‌کنیم.
محدودیت فضا در پروفیل‌ها
پروفیل‌های سازه ال اس اف فضای محدودی برای عبور کابل‌ها دارند. این محدودیت می‌تواند باعث پیچیدگی در سیم‌کشی LSF شود. برای غلبه بر این چالش:
- استفاده از سوراخ‌های پیش‌ساخته: بسیاری از پروفیل‌های ورق گالوانیزه دارای سوراخ‌هایی برای عبور کابل‌ها هستند که باید به‌درستی استفاده شوند.
- طراحی بهینه مسیرها: مسیرهای کابل‌کشی باید در مرحله طراحی برق LSF به‌گونه‌ای تعیین شوند که کمترین فضای ممکن را اشغال کنند.
- استفاده از کابل‌های نازک‌تر: در صورت امکان، از کابل‌هایی با مقطع کوچکتر اما با ظرفیت مناسب استفاده کنید.
هماهنگی با پیمانکار LSF
یکی دیگر از چالش‌های برق‌کشی سازه ال اس اف، هماهنگی بین تیم برق‌کشی و پیمانکار LSF است. از آنجا که سازه ال اس اف نیازمند طراحی یکپارچه است، هرگونه ناهماهنگی می‌تواند به تأخیر در پروژه یا حتی آسیب به سازه منجر شود.
- جلسات هماهنگی: برگزاری جلسات منظم بین تیم‌های سازه و برق‌کشی برای بررسی نقشه‌ها و رفع تداخلات.
- نظارت دقیق: حضور ناظر پروژه در مراحل نصب تاسیسات LSF برای اطمینان از اجرای صحیح.
- استفاده از نرم‌افزارهای BIM: این نرم‌افزارها به هماهنگی بین تیم‌های مختلف کمک می‌کنند و احتمال خطا را کاهش می‌دهند.
سوالات متداول (FAQ)
1- برق‌کشی LSF چگونه انجام می‌شود؟
برق‌کشی LSF شامل طراحی سیستم الکتریکی، نصب لوله‌ها و جعبه‌های تقسیم، عبور کابل‌ها و نصب تجهیزات حفاظتی است. این فرآیند باید با رعایت استانداردهای برق‌کشی و هماهنگی با ساختار سازه ال اس اف انجام شود.
2- آیا LSF برای سیستم‌های الکتریکی ایمن است؟
بله، سازه ال اس اف با رعایت ایمنی برق در LSF و استفاده از عایق‌های استاندارد و تجهیزات حفاظتی، کاملاً ایمن است. اتصال پروفیل‌های ورق گالوانیزه به سیستم ارت نیز از خطرات الکتریکی جلوگیری می‌کند.
3- چه استانداردهایی برای برق‌کشی LSF وجود دارد؟
استانداردهای برق‌کشی مانند استاندارد NFPA، مبحث 13 مقررات ملی ساختمان ایران و استانداردهای ISIRI برای برق‌کشی سازه ال اس اف الزامی هستند. این استانداردها ایمنی و کارایی سیستم را تضمین می‌کنند.
4- هزینه برق‌کشی LSF چقدر است؟
هزینه برق‌کشی سازه ال اس اف به عوامل مختلفی مانند متراژ ساختمان، نوع کابل‌ها و تجهیزات، و پیچیدگی طراحی بستگی دارد. برای برآورد دقیق، با یک پیمانکار LSF مشورت کنید.
5- چگونه پیمانکار LSF انتخاب کنیم؟
برای انتخاب پیمانکار LSF، به تجربه، نمونه کارهای قبلی، آشنایی با استانداردهای برق‌کشی و نظرات مشتریان توجه کنید. همکاری با پیمانکاری که در نصب تاسیسات LSF تخصص دارد، به اجرای ایمن و باکیفیت کمک می‌کند.
6- آماده اجرای برق‌کشی ایمن در سازه LSF هستید؟
برق‌کشی سازه ال اس اف یکی از مراحل حیاتی در ساخت ویلای پیش‌ساخته یا هر نوع ساختمان با سازه ال اس اف است. با رعایت استانداردهای برق‌کشی، استفاده از متریال باکیفیت و همکاری با پیمانکار LSF مجرب، می‌توانید سیستمی ایمن، کارآمد و پایدار برای پروژه خود ایجاد کنید. اگر به دنبال مشاوره تخصصی یا اجرای حرفه‌ای سیم‌کشی LSF هستید، همین حالا با تیم‌های متخصص تماس بگیرید و پروژه خود را با اطمینان آغاز کنید!
