طراحی سازه ال اس اف | بنایی سریع، مقاوم و مدرن

آیا به دنبال راهی برای ساخت بنایی مقاوم، سریع و مقرون‌به‌صرفه هستید؟ طراحی سازه ال اس اف پاسخی به تمام نیازهای شماست. این سیستم ساختمانی مدرن، با استفاده از سازه سبک فولادی و فناوری‌های پیشرفته، نه تنها زمان ساخت را به حداقل می‌رساند، بلکه بنایی با مقاومت زلزله LSF بالا ارائه می‌دهد که خیال شما را از ایمنی و کیفیت راحت می‌کند. در این مقاله، با تمام جزئیات طراحی سازه LSF، مزایا و نکات کلیدی برای انتخاب پیمانکار LSF آشنا می‌شوید تا پروژه‌ای بی‌نقص داشته باشید.

چرا سازه ال اس اف انتخابی هوشمندانه است؟

سازه ال اس اف (Lightweight Steel Frame) به دلیل ویژگی‌های منحصربه‌فردش، به یکی از محبوب‌ترین روش‌های ساخت‌وساز در جهان و ایران تبدیل شده است. این سیستم از ورق گالوانیزه سبک ساخته می‌شود که با دقت بالا در کارخانه تولید و در محل پروژه مونتاژ می‌شود. اما چرا باید این روش را انتخاب کنید؟ بیایید نگاهی به مزایای کلیدی آن بیندازیم.

سرعت و دقت در اجرا

یکی از بزرگ‌ترین مشکلات ساخت‌وساز سنتی، زمان‌بر بودن و خطاهای انسانی است. ساخت سریع LSF این مشکل را حل کرده است. با استفاده از سازه سبک فولادی، می‌توانید ویلای رویایی خود را در کمتر از 90 روز از صفر تا صد تحویل بگیرید. پروفیل‌های پیش‌ساخته در کارخانه با دستگاه‌های پیشرفته مانند نرم‌افزار Framecad برش و آماده می‌شوند، که این امر خطاها را به حداقل می‌رساند و سرعت اجرا را افزایش می‌دهد. این ویژگی برای کسانی که به دنبال ساخت ویلا با سرعت بالا هستند، ایده‌آل است.

مقاومت در برابر زلزله

ایران کشوری زلزله‌خیز است و ایمنی ساختمان‌ها از اهمیت ویژه‌ای برخوردار است. مقاومت زلزله LSF به دلیل وزن سبک و انعطاف‌پذیری بالای سازه ال اس اف، این سیستم را به گزینه‌ای ایده‌آل برای مناطق پرخطر تبدیل کرده است. پروفیل‌های فولادی گالوانیزه با اتصالات پیچ و مهره‌ای، انرژی زلزله را به‌طور مؤثری توزیع و خنثی می‌کنند. این ویژگی باعث شده که سازه سبک فولادی تا 8 ریشتر مقاومت داشته باشد، که برای ویلای پیش‌ساخته یا هر نوع بنای دیگری یک مزیت بزرگ محسوب می‌شود.

مراحل طراحی سازه ال اس اف

طراحی سازه LSF فرایندی دقیق و حرفه‌ای است که از ایده اولیه تا نقشه‌های اجرایی را در بر می‌گیرد. این مرحله نقش کلیدی در موفقیت پروژه دارد، زیرا هرگونه خطا در طراحی می‌تواند هزینه‌ها و زمان اجرا را افزایش دهد. در ادامه، مراحل اصلی طراحی و اجرای سازه ال اس اف را بررسی می‌کنیم.

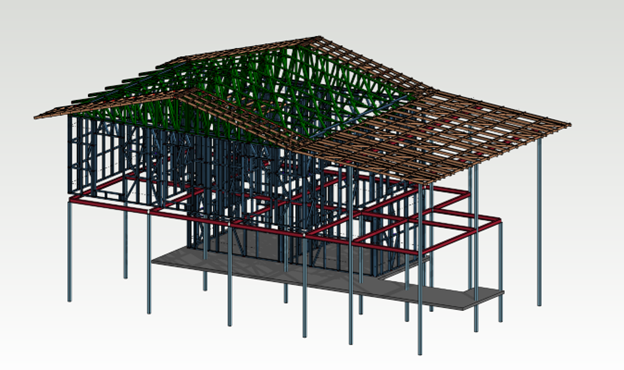

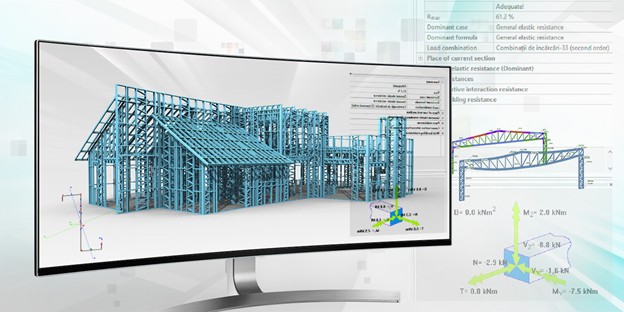

نقشه‌کشی با نرم‌افزار CAD/CAM

نقشه‌کشی سازه با استفاده از نرم‌افزارهای پیشرفته مانند نرم‌افزار طراحی LSF (مانند AutoCAD، Revit یا نرم‌افزار Framecad) انجام می‌شود. این نرم‌افزارها امکان طراحی سه‌بعدی و محاسبات دقیق باربری، لرزه‌نگاری و مقاومت سازه را فراهم می‌کنند. در این مرحله، تمامی جزئیات از جمله ابعاد پروفیل‌ها، محل سوراخ‌ها برای تأسیسات و اتصالات مشخص می‌شود. این دقت در طراحی سازه LSF باعث می‌شود که اجرای سازه LSF بدون نقص و با سرعت بالا انجام شود. همچنین، نقشه‌های تهیه‌شده به کارفرما امکان می‌دهد تا پیش از شروع پروژه، دید کاملی از نتیجه نهایی داشته باشد.

هماهنگی با نظام مهندسی

یکی از مهم‌ترین مراحل طراحی سازه ال اس اف، دریافت تأییدیه از نظام مهندسی است. نقشه‌های طراحی‌شده باید مطابق با استانداردهای ملی ساختمان (مانند مبحث 10 و 19) و نشریه 612 و 613 آیین‌نامه طراحی سازه‌های فولادی سرد نورد باشد. این تأییدیه تضمین می‌کند که سازه ال اس اف شما از نظر ایمنی، مقاومت و کیفیت در بالاترین سطح قرار دارد. همکاری با یک پیمانکار LSF حرفه‌ای که با این استانداردها آشناست، این فرایند را ساده‌تر می‌کند.

مراحل اجرای سازه LSF

اجرای سازه LSF فرایندی منظم و سریع است که با برنامه‌ریزی دقیق و استفاده از تجهیزات مدرن انجام می‌شود. این مراحل شامل آماده‌سازی، مونتاژ و نصب نهایی است که در ادامه توضیح داده می‌شود.

نصب شالوده و تیرکلاف

اولین گام در اجرای سازه LSF، آماده‌سازی شالوده یا فونداسیون است. شالوده معمولاً از نوع نواری یا گسترده انتخاب می‌شود که با توجه به نوع خاک و شرایط پروژه تعیین می‌گردد. پس از اجرای شالوده، تیرکلاف‌ها (Track) به‌عنوان پایه‌های اصلی سازه نصب می‌شوند. این تیرکلاف‌ها با استفاده از میل‌مهارها (Anchor Bolts) به فونداسیون متصل می‌شوند تا استحکام لازم را فراهم کنند. این مرحله برای اطمینان از مقاومت زلزله و پایداری کل سازه حیاتی است.

مونتاژ دیوارها و سقف

پس از نصب شالوده، دیوارهای باربر و غیرباربر با استفاده از پروفیل‌های ورق گالوانیزه مونتاژ می‌شوند. این پروفیل‌ها در کارخانه با دقت بالا برش خورده و سوراخ‌کاری شده‌اند، بنابراین مونتاژ آن‌ها در محل پروژه بسیار سریع انجام می‌شود. دیوارها با پیچ‌های سرمته‌ای و اتصالات استاندارد به هم متصل می‌شوند. سقف‌ها نیز می‌توانند از نوع شیب‌دار یا مسطح باشند و با مصالحی مانند ساندویچ پانل یا تخته‌های گچی پوشش داده می‌شوند. در این مرحله، عایق‌های حرارتی و صوتی (عایق حرارتی) نصب می‌شوند تا بهره‌وری انرژی و راحتی ساکنان افزایش یابد.

مزایای طراحی حرفه‌ای

طراحی سازه ال اس اف مزایای بی‌شماری دارد که آن را از روش‌های سنتی متمایز می‌کند. در این بخش، به برخی از مهم‌ترین مزایا می‌پردازیم.

کاهش زمان ساخت

ساخت سریع LSF یکی از مهم‌ترین دلایلی است که کارفرمایان این سیستم را انتخاب می‌کنند. برخلاف روش‌های سنتی که ممکن است ماه‌ها طول بکشد، سازه ال اس اف امکان تکمیل پروژه‌هایی مانند ویلای پیش‌ساخته را در کمتر از 90 روز فراهم می‌کند. این سرعت به دلیل تولید قطعات در کارخانه و مونتاژ سریع در محل پروژه است. برای کسانی که به دنبال ساخت ویلا با زمان‌بندی فشرده هستند، این ویژگی یک مزیت غیرقابل‌انکار است.

انعطاف‌پذیری در طراحی

یکی دیگر از مزایای طراحی سازه LSF، انعطاف‌پذیری بالای آن است. چه بخواهید یک ویلای پیش‌ساخته لوکس بسازید، چه یک ساختمان تجاری یا حتی یک نیم‌طبقه در سازه‌ای با ارتفاع زیاد، سازه سبک فولادی این امکان را به شما می‌دهد. این سیستم به شما اجازه می‌دهد تا طرح‌های معماری مدرن، کلاسیک یا بومی را بدون محدودیت اجرا کنید. همچنین، امکان تلفیق سازه ال اس اف با سایر مصالح مانند آجر، سنگ یا چوب، زیبایی و تنوع را به پروژه شما اضافه می‌کند.

معایب و محدودیت‌های سازه LSF

با وجود مزایا، سیستم LSF نیز مثل هر روش ساخت‌وساز دیگری، محدودیت‌هایی دارد که برای تصمیم‌گیری عاقلانه بهتر است بدانید:

• محدودیت در تعداد طبقات: معمولاً سیستم LSF برای ساختمان‌های کوتاه‌مرتبه تا حدود ۴–۵ طبقه مناسب است و برای برج‌های بلند مناسب نیست. در پروژه‌های بزرگ یا بلندمرتبه، تحلیل سازه و بارگذاری باید بسیار دقیق انجام شود.

• نیاز به نیروی متخصص و کنترل دقیق: طراحی، مدلسازی و اجرای دقیق LSF نیازمند مهندسان و پیمانکارانی است که تجربه و دانش کافی دارند؛ کوچک‌ترین اشتباه در محاسبه بار یا اتصالات می‌تواند به ضعف سازه منجر شود.

• کنترل خوردگی و عایق‌بندی: چون پروفیل‌های فولادی استفاده می‌شوند، در شرایط شرجی یا مرطوب یا در مجاورت خاک با رطوبت بالا، نیاز به مراقبت، عایق‌بندی و پوشش مناسب وجود دارد.

• هزینه اولیه تا حدودی بالاتر: در مقایسه با ساخت سنتی با مصالح ساده (بعضی انواع بنّاها)، هزینه اولیه طراحی، تولید قطعات و اجرای LSF ممکن است کمی بیشتر باشد؛ اما در مقابل زمان ساخت و هزینه حمل و نقل و نیروی کار کاهش می‌یابد.

• سختی در برخی دهانه‌ها و بازشوهای بزرگ: اگر طراحی به گونه‌ای باشد که دهانه بزرگ یا بازشو وسیع بخواهید، محدودیت‌هایی در مقطع و باربری وجود دارد.

• پذیرش سازه برای همه معماران و کارفرمایان ممکن نیست: برخی شاید به خاطر عادت به روش‌های سنتی یا نگرانی از جدید بودن تکنولوژی، به سمت LSF نروند.
  ایجاد این بخش به مخاطب این امکان را می‌دهد که تصمیمی واقع‌بینانه بگیرد.

• کاربردها و سناریوهای مناسب برای استفاده از LSF

  سیستم LSF برای چه پروژه‌هایی گزینه ایده‌آل است و چه زمانی بهتر است با احتیاط بررسی شود:

  • ویلاها، ساختمان‌های مسکونی کوتاه‌مرتبه: اگر قصد ساخت ویلا، آپارتمان ۲–۳ طبقه با سرعت بالا دارید، LSF با سرعت اجرا و وزن سبک گزینه خوبی است.

  • ساختمان در مناطق زلزله‌خیز: به دلیل وزن کم و انعطاف‌پذیری در جذب بار زلزله، LSF انتخاب مناسبی برای مناطقی با زلزله‌خیزی بالا است.

  • پروژه‌های با محدودیت زمانی: وقتی زمان ساخت مهم است مثلاً ویلا، ساختمان خدماتی، مرکز خرید کوچک یا ساختمان اداری LSF می‌تواند پروژه را در زمان کوتاه‌تری تحویل دهد.

  • پروژه‌هایی با نیاز به عایق حرارتی/صوتی و سبک‌سازی: ساختمان‌های ویلا، مسکونی یا اداری که نیازمند دیوار و سقف سبک، عایق حرارتی یا صوتی هستند، با LSF قابل انجام‌اند.

  • پروژه‌های موقت یا قابل جابجایی: گاهی لازم است سازه سبک باشد یا در آینده تغییر یا جابه‌جایی صورت بگیرد؛ LSF به خاطر پیش‌ساخته بودن مناسب است.

مقایسه فنی: سازه LSF در برابر سازه بتنی (یا سنتی)

برای کمک به کارفرما و مهندس، مقایسه فنی مختصر به این صورت باشد:

این مقایسه کمک می‌کند تا مخاطب براساس نیاز و شرایط پروژه تصمیم بگیرد.

نکات انتخاب پیمانکار LSF

انتخاب یک پیمانکار LSF حرفه‌ای، کلید موفقیت پروژه شماست. یک پیمانکار خوب نه تنها کیفیت اجرا را تضمین می‌کند، بلکه از هدررفت زمان و هزینه جلوگیری می‌کند. در ادامه، نکاتی برای انتخاب پیمانکار مناسب آورده شده است.

تجربه و گواهینامه‌ها

یک پیمانکار LSF معتبر باید تجربه کافی در طراحی سازه ال اس اف داشته باشد. بررسی گواهینامه‌های بین‌المللی مانند ISO 9001 یا تأییدیه‌های نظام مهندسی می‌تواند نشان‌دهنده کیفیت کار پیمانکار باشد. همچنین، اطمینان حاصل کنید که پیمانکار از نرم‌افزارهای پیشرفته مانند نرم‌افزار طراحی LSF استفاده می‌کند تا دقت طراحی و اجرا را تضمین کند.

نمونه‌کارهای موفق

بررسی نمونه‌کارهای قبلی یک پیمانکار LSF به شما کمک می‌کند تا از کیفیت کار و توانایی او در ساخت ویلا یا سایر پروژه‌ها مطمئن شوید. درخواست کنید تا پروژه‌های مشابه با نیازهای شما را نشان دهد. این کار به شما دید بهتری از توانایی پیمانکار در نقشه‌کشی سازه و اجرای سازه LSF می‌دهد.

چگونه LSF می‌تواند پروژه‌های ساختمانی را سریع‌تر و مقرون‌به‌صرفه‌تر کند؟

اجرای سازه‌های فولادی سبک (LSF) به دلیل ویژگی‌های خاص خود می‌تواند سرعت پروژه را به شکل قابل توجهی افزایش دهد و هزینه‌های کلی ساخت را کاهش دهد. یکی از مهم‌ترین دلایل این موضوع، استفاده از قطعات پیش‌ساخته و استاندارد در کارخانه است که باعث می‌شود زمان نصب در محل پروژه به حداقل برسد. به عنوان مثال، قطعات دیوار، سقف و قاب‌ها با دقت بالا ساخته شده و پس از انتقال به محل نصب، تنها نیاز به مونتاژ دارند، بدون نیاز به زمان طولانی برای قالب‌بندی یا خشک شدن بتن.

از نظر اقتصادی، کاهش زمان اجرای پروژه مستقیماً با کاهش هزینه‌های نیروی انسانی، ماشین‌آلات و تجهیز کارگاه همراه است. علاوه بر این، ضایعات مصالح در LSF به دلیل تولید صنعتی کمتر است و هزینه‌های جانبی مانند حمل و نقل مواد و تعمیرات موقت کاهش پیدا می‌کند.

کاربران معمولاً این سوال را دارند که “آیا LSF برای همه پروژه‌ها مقرون‌به‌صرفه است؟” پاسخ بستگی به نوع پروژه، متراژ و شرایط محل دارد، اما به طور کلی برای پروژه‌های متوسط و بزرگ با محدودیت زمانی، LSF یک گزینه عالی و اقتصادی محسوب می‌شود.

چالش‌های عملی نصب و نگهداری سازه‌های LSF و راهکارهای مهندسی آن

هرچند LSF مزایای زیادی دارد، اما نصب و نگهداری آن چالش‌های خاص خود را دارد که اطلاع از آن‌ها می‌تواند از مشکلات بعدی جلوگیری کند. یکی از مهم‌ترین مسائل، دقت نصب اتصالات و رعایت تراز در محل پروژه است. کوچک‌ترین خطا در مونتاژ قطعات می‌تواند باعث تغییر در استحکام سازه شود. به همین دلیل استفاده از تیم‌های آموزش‌دیده و ابزارهای دقیق ضروری است.

نگهداری سازه‌های LSF نسبت به سازه‌های سنتی آسان‌تر است، اما حساسیت‌های خاص خود را دارد. برای مثال، رطوبت بالا و نفوذ آب به اتصالات می‌تواند باعث کاهش طول عمر فلزات شود، بنابراین رعایت عایق‌بندی و استفاده از پوشش‌های ضدزنگ توصیه می‌شود.

کاربران معمولاً می‌پرسند: “آیا نگهداری LSF دشوار است؟” پاسخ این است که اگر اصول مهندسی و نگهداری دوره‌ای رعایت شود، LSF دوام بسیار خوبی دارد و حتی در مقایسه با فولاد سنگین و سازه بتنی، نیاز به تعمیرات کمتری خواهد داشت.

سازه LSF و مقاومت در برابر زلزله: آنچه هر مهندس و کارفرما باید بداند

یکی از مزیت‌های مهم سازه‌های LSF، مقاومت بالا در برابر زلزله و نیروهای جانبی است. به دلیل وزن سبک و اتصال‌های دقیق، این سازه‌ها انرژی ناشی از زلزله را بهتر جذب می‌کنند و از تخریب شدید جلوگیری می‌شود. در ایران که کشور زلزله‌خیزی است، انتخاب سیستم سازه‌ای مناسب اهمیت حیاتی دارد و LSF می‌تواند جایگزینی ایمن برای سازه‌های سنتی باشد.

مهندسان توصیه می‌کنند که طراحی LSF بر اساس استانداردهای ملی و بین‌المللی صورت گیرد و تحلیل سازه با نرم‌افزارهای مهندسی معتبر انجام شود تا در برابر نیروهای جانبی مقاومت کافی داشته باشد. کارفرمایان باید اطمینان حاصل کنند که محصولات مورد استفاده دارای گواهی کیفیت و تست مقاومت هستند.

کاربران معمولاً به دنبال پاسخ این سوال هستند: “آیا LSF برای ساختمان‌های بلند و در مناطق زلزله‌خیز ایمن است؟” پاسخ مثبت است، به شرطی که طراحی و اجرا مطابق استانداردهای مهندسی باشد.

جمع‌بندی

به‌صورت کلی می‌توان گفت که طراحی سازه‌های LSF علاوه بر نیاز به دانش سازه‌ای، نیاز به درجه بالایی از دقت و تیزبینی دارد. همچنین شناخت ماشین‌آلات رول فرمینگ و همچنین آشنایی با مسائل نصب سازه‌های LSF بسیار حیاتی می‌باشد. اینکه فقط به دیتیلینگ سازه پرداخته شود و از طراحی سازه آن غافل بمانیم، باعث بروز مشکلات آتی خواهد شد که ممکن است در زمان نصب سازه و یا چندین سال پس از بهره‌برداری از آن خود را نشان دهد و این موضوع باعث خدشه‌دار شدن چهره صنعت LSF خواهد شد.

سوالات متداول (FAQ)

1- مراحل طراحی LSF چیست؟

طراحی سازه LSF شامل چند مرحله کلیدی است: ابتدا، پلان معماری با توجه به نیازهای کارفرما تهیه می‌شود. سپس، با استفاده از نرم‌افزار طراحی LSF مانند نرم‌افزار Framecad یا AutoCAD، نقشه‌های دقیق طراحی و محاسبات باربری انجام می‌شود. در نهایت، نقشه‌ها برای تأیید به نظام مهندسی ارسال می‌شوند.

2- اجرای LSF چقدر زمان می‌برد؟

اجرای سازه LSF به دلیل پیش‌ساخته بودن قطعات، بسیار سریع است. به‌طور متوسط، یک ویلای پیش‌ساخته 150 متری در حدود 60 تا 90 روز تکمیل می‌شود. این زمان شامل نصب شالوده، مونتاژ دیوارها و سقف، و اجرای تأسیسات است.

3- آیا LSF برای ویلاهای لوکس مناسب است؟

بله، سازه ال اس اف به دلیل انعطاف‌پذیری در طراحی و امکان استفاده از مصالح متنوع، برای ساخت ویلاهای لوکس بسیار مناسب است. شما می‌توانید نمای بیرونی و داخلی را با مصالحی مانند سنگ، چوب یا شیشه طراحی کنید تا ظاهری مدرن و جذاب داشته باشد.

4- چگونه پیمانکار معتبر LSF انتخاب کنیم؟

برای انتخاب یک پیمانکار LSF معتبر، به تجربه، گواهینامه‌ها و نمونه‌کارهای او توجه کنید. اطمینان حاصل کنید که پیمانکار با استانداردهای نظام مهندسی آشنا باشد و از نرم‌افزارهای پیشرفته مانند نرم‌افزار Framecad استفاده کند.

5- LSF با چه نرم‌افزارهایی طراحی می‌شود؟

طراحی سازه LSF معمولاً با نرم‌افزارهای پیشرفته مانند نرم‌افزار Framecad، AutoCAD، Revit یا SAP انجام می‌شود. این نرم‌افزارها امکان طراحی دقیق و محاسبات پیچیده را فراهم می‌کنند تا سازه سبک فولادی با بالاترین کیفیت اجرا شود.

6- آماده ساخت بنای رویایی خود با LSF هستید؟

طراحی سازه ال اس اف راهی مطمئن برای داشتن بنایی مقاوم، زیبا و سریع است. با استفاده از سازه سبک فولادی، نه تنها از مقاومت زلزله LSF بهره‌مند می‌شوید، بلکه می‌توانید در کمترین زمان ممکن پروژه خود را به سرانجام برسانید. چه بخواهید یک ویلای پیش‌ساخته لوکس بسازید، چه یک ساختمان تجاری یا مسکونی، این سیستم با ساخت سریع LSF و انعطاف‌پذیری در طراحی، نیازهای شما را برآورده می‌کند. برای شروع، با یک پیمانکار LSF حرفه‌ای تماس بگیرید و از مشاوره رایگان برای نقشه‌کشی سازه و اجرای پروژه استفاده کنید. بنای رویایی شما در انتظار است!
